Печи инженера Кузнецова известны не только на родине, но и во всем мире с 60-х годов прошлого века. Причем актуальность разработок полувековой давности нисколько не стала меньше, а наоборот - печи Кузнецова все более популярны. Целью модернизации старинной конструкции русской печи при не столь значительном изменении ее внутреннего устройства было создание отопительного агрегата с более высоким КПД при экономии топлива. Возможно, это было предвидение - поскольку тенденция к удорожанию всех видов энергоресурсов, в том числе и биологического топлива, упорно говорит о том, что экономить ресурсы нам придется, и со всей серьезностью? Но полвека назад слова «энергоэффективность» и «энергонезависимость» в контексте жилого дома были не так знакомы, как сегодня.
Внешний вид колпаковой печи Кузнецова практически не отличается от моделей традиционных русских печей. Но теплотехнические параметры несколько иные - всего один пример:
- для обогрева дома, имеющего площадь до 100 м2, достаточно одной колпаковой печи Кузнецова, вырабатывающей примерно 4-5 кВт
- по справочным данным: для отопления данного объема нужен агрегат с показателем не менее 10 кВт тепловой мощности
Плюсы печей Кузнецова:
- Очень высокий КПД, применительно для печей, работающих на дровяном топливе - не менее 80%
- Топливо сгорает при высоких температурах
- Печь работает на всех видах твердого топлива - древесина, каменный и бурый уголь, брикеты и т.д.
- Сгорание топлива до минимального зольного остатка, как следствие - не только экономия топлива, но и упрощение эксплуатации, поскольку чистить печь от золы нужно намного реже
- При периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением. Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками
- Совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике. Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс - теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности
- Конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей
- Особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено. И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры
- Самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации - для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация. Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом»
Перераспределяется тяга по особой схеме, которая является уникальной особенностью конструкции печи. В устройство введены каналы, которые называются низовыми. По этим низовым каналам воздушные потоки, подчиняясь тяге, проходят рядом с нагретыми частями печи. При наличии огня в топливном отсеке печи этот огонь «притягивает» на себя часть воздушных потоков
По материалоемкости печи данной конструкции также имеется интересный факт: колпаковая печь Кузнецова имеет больше свободного пространства внутри, она более «пустая» по сравнению с большинством многоканальных моделей. Порядовки могут иметь вариации, но по расчетам видно, что печь Кузнецова требует меньше стройматериала для возведения, примерно в 1,4-1,5 раза на единицу вырабатываемого тепла.
Особенности устройства печи Кузнецова
Известно, что устройство дымоходных труб в виде длинных и узких канальных конструкций имеет одной из целей - экономию. Вихревой поток раскаленных дымовых газов не доберется до выхода из дымоходной трубы, пока не оставит всю свою энергию и тепло в печи. Все классические печи, имеющие сложные многооборотные дымоходные каналы (например, пятиоборотные голландские печи) имеют в той или иной степени турбуленцию потоков в своих сложных трубах. Печь часто гудит зимой, эту «музыку» слышали все, кто отапливается большими печами.
Конструкции оборотных протяженных дымоходных каналов и длинных дымовых труб работают на то, чтобы заставить дымовой газ отдать все тепло внутри печки - в теории. Но на практике часто получается не совсем так, и в итоге отклонений КПД печи дает процент меньше ожидаемого - до 55-60%. Причина одна - большая часть энергии все же улетает в атмосферу через дымоход. Выделение тепла огромно, но в канальной конструкции только его часть идет на нагрев теплоносителя в теплообменнике и на обогрев воздуха помещения. Другая часть летит в трубу, по разным схемам, но ни одна из этих схем устраивать не может:
Даже непонятно, какой из вариантов менее желателен. Когда инженеры-теплотехники шутят, то можно услышать сравнение канальной конструкции печи ни много ни мало, а с ядерным реактором. А вот кузнецовки сравнивают с термоядерным, причем вся выданная топливом энергия и все тепло идут в обогреваемое помещение. Но более важно то, что тепловой энергии выделяется необходимое количество - столько, сколько нужно и не более. Такая схема возможна по причине особой организации движения дымового газа - он не крутится многократно в каналах, а подается в тело печи сразу.
Колпаковая модель печи, сравнение
Колпаковая печь как модель известна давно, и в печах кузнецова используется та же схема - внутренняя полость печи устроена таким образом, чтобы топочных газ перемещался свободно. Но одновременно организован и пиролиз, и в результате топливо сгорает до мельчайших частиц.

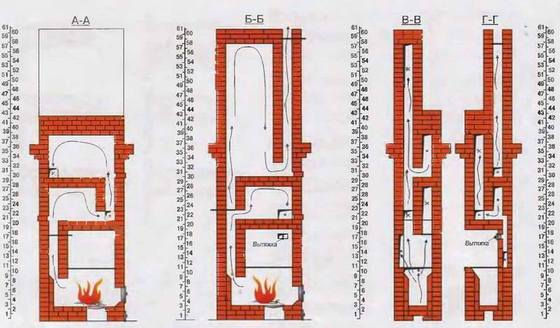

Если рассматривать как пример двухколпаковую печь Кузнецова, то пиролизный процесс, причем саморегулирующийся, идет сразу под первым колпаком. Схема «регулировки» такова: как только горючее в топливной камере разгорается сильнее, заполняющий колпак топочный газ двигается книзу. Сдерживаемый колпаком газ не может уйти кверху, и не просто увеличивается в объеме, а становится плотнее и давит всей массой на огонь, который при этом не может не терять часть интенсивности. В результате процесс горении стихает до определенного значения, и давление газов ослабевает, затем весь процесс повторяется.
По мнению специалистов, в идеале двухколпаковые печки должны иметь круглое сечение. Тогда вторым колпаком будет служить наружный свод, или стенка агрегата, где будут нейтрализоваться генераторные газы - угарный газ СО и окиси азота. В дымоходную трубу при этом будет выходить только водяной пар и углекислый газ. Но при этом круглое сечение печи создает некоторые проблемы при возведении и эксплуатации:
В результате поступают практичнее - соединяют оба колпака дымоходом, установив их друг над другом. КПД при этом будет меньше, порядка на 2-3%. при желании интегрировать печку в отопительную водяную систему дома или иметь горячую воду от печи - проточные теплообменники устанавливают под вторым колпаком, а не под первым, который дает основной выход тепловой энергии. второй свод имеет температуру нагрева всего от 300 до 400 градусов, поэтому теплообменник выбирается сравнительно попроще, в том числе и по материалу. кроме того, под вторым сводом не будет сажевых наслоений, и металл встроенного теплообменника прослужит дольше.
Модификаций печей Кузнецова разработано очень много - причем не исключительно домовые печи для обогрева жилья. Имеется целый ряд моделей для бань, печки с лежанками. Отдельное место занимает популярная линейка отопительно-варочный печей. Но по принципу внутреннего устройства - все варианты сходны.
Некоторые нюансы по возведению печи Кузнецова:
- Тело печи возводят из красного печного кирпича, марка не ниже М150
- Для топочного отдела необходим жаростойкий и огнестойкий кирпич, практически единственный вариант - шамот. Марка Ш-5; Шб-8, размеры не имеют особого значения, поскольку топка конструкционно не связана с телом печи
- Вся конструкция топки должна быть отделена от тела печи, вариант - плавающая конструкция. Причем не просто отсутствует перевязка печных и шамотных кирпичей, а оба модуля принципиально отделены - недопустимы никакие крепежи, выступы или опорные части. Раствора между шамотной кладкой и печным кирпичом также быть не должно, а только компенсационные зазоры, заполняемые жаростойким материалом (базальтовый, каолиновый или другие виды картона или ваты). Причина - слишком большая разница характеристик теплоемкости и линейного теплового расширения шамота и керамики. Усилия и деформации в зоне контакта нагретого до высоких температур шамотного и керамического кирпича настолько велики, что приводят к разрывам в кладке стен печки. Разделение и устройство по плавающему принципу эту проблему решает.
Небольшой минус колпаковых печей - при уменьшении их объема немного снижается и КПД, даже при выборе идеальной формы печки - круглой в сечении. В небольших комнатах устанавливают обычно небольшие печи, поэтому некоторое снижение эффективности неизбежно. Интересная альтернатива изготовить печь Кузнецова из металла пока не имеет достойного воплощения в жизнь. Конструкция и форма кузнецовки никак не обуславливает напряжений сдвига, и это только один довод в пользу сварного металлического корпуса печи. Стоимость материала, конечно, слега пугает, но более дешевый чугун невозможен по причине массивности и хрупкости, в том числе и некоторой тепловой хрупкости.
Модель кузнецовки из стального листа, окрашенная порошковой краской - перспектива заманчивая, но и технические проблемы имеются, и одна из них - сложности выполнения эффективной футеровки сводов небольших печек. А первый колпак кузнецовки имеет под сводом очень высокие температуры, топочные газы слишком сильно раскалены и без футеровки металл долго не выдержит. Таким образом, кирпич для моделей печей Кузнецова пока не имеет конкуренции. опубликовано econet.ru
