Инвертор для котла отопления. Преимущества и недостатки

Система отопления дома, в основе которой в качестве энергоносителя лежит электрический ток, имеет множество достоинств. Кто уже сталкивался с проблемой организации обогрева помещений, знает это не понаслышке и может все это подтвердить.

Единственный недостаток же – это высокая стоимость электроэнергии. Чтобы как-то сократить расходы и при этом не понизить КПД отопительного агрегата, производители теплотехнического оборудования предлагают сегодня потребителям один очень интересный экземпляр – это инверторный котел отопления, который имеет еще одно название – индукционный.

Устройство и принцип работы

Чтобы объяснить, как устроен этот котел, и как он работает, необходимо сначала напомнить, как работают обычные электрические котлы. В них теплоноситель нагревается специальными трубчатыми нагревательными элементами (ТЭНами), которые находятся в непосредственном соприкосновении с теплоносителем. От мощности используемого ТЭНа зависит и температура в системе отопления.

Инверторные (индукционные) котлы работают совершенно по другому принципу, в основе которого лежит магнитная индукция. Отсюда совершенно другая конструкция аппарата. Давайте рассмотрим ее подробнее.

Основной элемент устройства — трансформатор (инвертор, индуктор), отсюда и само название отопительного котла. В трансформаторе есть две катушки (обмотки), каждая из которых отвечает за свою функцию.

В котле есть два патрубка для входа и выхода теплоносителя. При подаче энергоносителя на вторичную катушку образуется магнитное поле, которое источает достаточно большое количество тепловой энергии. Вода, проходящая сквозь магнитное поле, нагревается. Это простое объяснение, как работает инверторный отопительный котел.

Теперь об устройстве. Так как вторичная обмотка может располагаться по-разному, то соответственно и конструкция инверторного котла может быть различной. Все зависит от того, в каком направлении (горизонтально или вертикально) будут расположены витки катушки. К примеру, за основу теплообменника берется обычная металлическая труба, которая устанавливается вертикально по отношению к виткам обмотки. То есть, чтобы нагреть эту трубу, по которой будет перемещаться теплоноситель, необходимо всего лишь обмотать ее витками по периметру в виде катушки сверху вниз или наоборот. В этом случае направление не имеет значения.

Эта конструкция по своим размерам будет длинной, но узкой. По сути, у вас получится труба в трубе, потому что теплообменник необходимо хорошо теплоизолировать, заключив его в утеплитель и внешний корпус (обычно металлический). Но можно предложить и совершенно другую конструкцию, хотя по своим чисто конструктивным особенностям она в точности повторяет предыдущую. Отличительная особенность – это индукционная катушка, которая не просто обматывает теплообменную трубу по периметру, а захватывает вдоль ее длину. Каждый ее виток полностью охватывает длину прибора. Это более сложная система, но не будем утверждать, что она более эффективная. Просто мы предлагаем к рассмотрению несколько модификаций.

Преимущества и недостатки

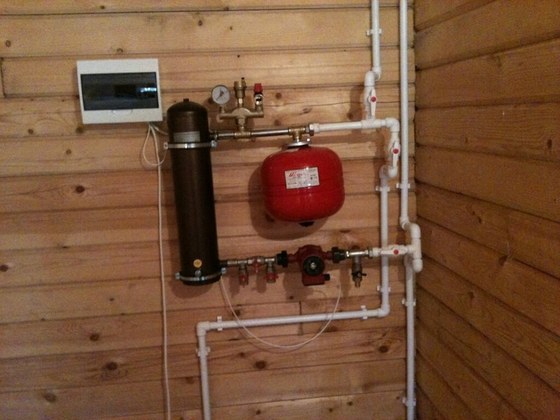

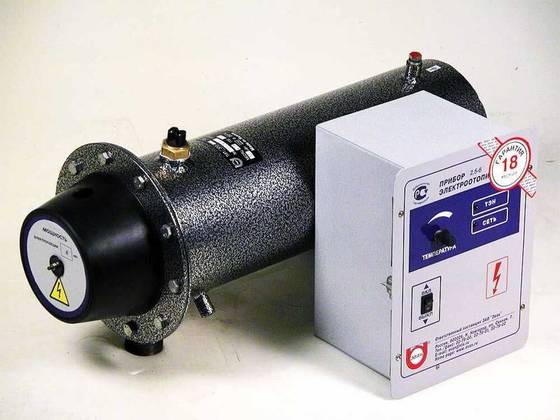

Инверторный котёл

Начнем с преимуществ, потому что по самой конструкции инверторных котлов становится понятным, что они в первую очередь намного экономичнее традиционных электрических агрегатов для отопления. И это, наверное, самое главное их преимущество. Но есть и другие достоинства:

• Полное отсутствие нагревательного элемента в прямом смысле этого слова. А, значит, срок эксплуатации прибора значительно увеличивается.
• Снижение требований к качественным характеристикам теплоносителя. Так как вторичная индукционная катушка не входит в прямое соприкосновение с теплоносителем, то негативного воздействия с его стороны она не получает.
• Низкая инертность нагрева. Это позволяет увеличить коэффициент полезного действия даже в отопительных системах, где установлен циркуляционный насос.
• Есть возможность изготовить самодельный инверторный (индукционный) котел. Об этом чуть ниже.

И несколько отрицательных позиций.

• Что ни говори, а электрические котлы инверторного типа стоят дороже обычных ТЭНовых.
• Если вы решаете установить отопительный котел инверторного типа для отопления загородного дома большой площадью, то придется выбирать огромный по размерам и весу индукционный котел. Потому что количество витков в его вторичной катушке должно быть большим. Только так можно нагреть большой объем теплоносителя в системе.
• К тому же регулировать мощность прибора и температуру теплоносителя в данной модели очень сложно, поэтому эти котлы снабжаются сложной системой автоматики.

Механизм устройства

Несколько слов о самодельных инверторных (индукционных) котлах отопления. Существует огромное количество различных конструкций, которые сегодня общедоступны в Интернете. Умельцы из разных материалов по разным чертежам изготавливают их и рекламируют, как самые дешевые и надежные агрегаты. Скажем так, есть среди них на самом деле заслуживающие внимания, с гарантированным качеством и высокими показателями безопасности. Но основная масса конструкций – это непроверенные, без гарантий устройства, которые страшно использовать в системе отопления частного дома.

Не забывайте, что в отопительных системах в качестве теплоносителя чаще всего используется вода. Неграмотно проведенная сборка прибора может привести к короткому замыканию. Хорошо, если катушка просто сгорит, не причинив вреда людям. Поэтому рекомендуем, если вы не специалисты, то не стоит создавать себе очередную головную боль. Лучше купить готовый заводской вариант. Это и высокое качество, и гарантии долгосрочной эксплуатации и безопасности. опубликовано econet.ru
